РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ ДЫМОХОДОВ

Дымоходы бывают двух видов:

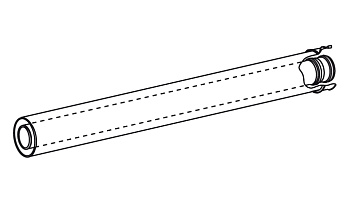

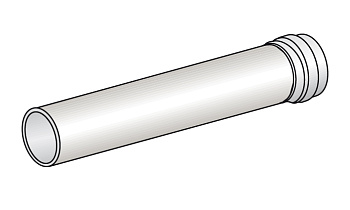

• коаксиальные (труба в трубе) — Ø 60/100 (либо Ø 80/125) с внутренней трубой диаметром 60 мм (либо 80 мм) для отвода
  продуктов сгорания (дымовая часть) и внешней трубой Ø 100 мм (либо Ø 125) для подвода воздуха (воздуховод).
• раздельные (воздуховод/дымоход) — однотрубные Ø 80 мм, с отдельной трассой воздуховода для подвода воздуха и отдельной
  трассой дымохода для отвода продуктов сгорания (дымовой частью); все детали раздельного дымохода могут применяться как
  для воздушной, так и для дымовой части. Все элементы дымохода имеют достаточную прочность, обладают герметичностью
  и устойчивостью к химическому и физическому воздействию.
  Дымоходы изготавливаются из алюминия и алюминиевых сплавов. Детали коаксиального дымохода окрашены
  в белый цвет.

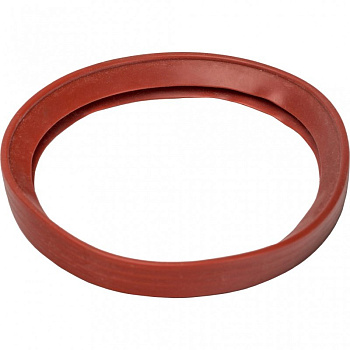

  Уплотнения изготовлены из синтетической кремнийорганической резины (эластомера), выдерживающей
  температуру до 170°C и давление деформации до 6 МПа.

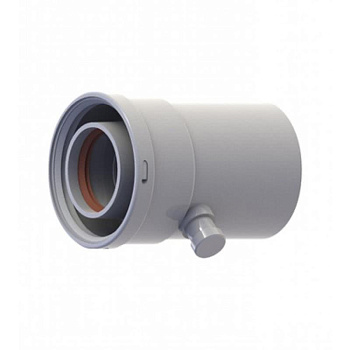

  Коаксиальный дымоход подключается непосредственно к котлу.

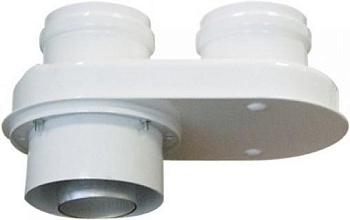

  Для подключения раздельного дымохода на котел необходимо установить разделительный элемент.
  На дымоход предоставляется гарантия на основании Паспорта изделия котла и условий, приведенных в нем.
  При манипуляции с отдельными упаковками труб необходимо прежде всего принять меры для предотвращения
  механического повреждения (не класть на упаковку тяжёлые предметы и т.п.) и падения отдельных упаковок
  с высоты на землю.

Классификация приборов

Котлы в зависимости от способа отвода продуктов сгорания и подвода воздуха для горения делятся на категории
A, B и C.
Тип A — котел с открытой камерой сгорания, получает воздух для горения из помещения. Продукты сгорания
выводятся в то же помещение.
Тип B — котел с открытой камерой сгорания, получающий воздух для горения из помещения. Продукты сгорания
выводятся наружу через дымовую трубу или дымоход.
Тип C — котел с закрытой камерой сгорания, который получает воздух для горения из внешнего пространства или
из общей шахты. Продукты сгорания выводятся наружу или в общую шахту.
Камера сгорания и дымовые каналы прибора герметично отделены от помещения, в котором прибор установлен.
Тип C, описываемый в настоящем каталоге, более подробно определяется двузначным числом, которое указывается
за буквенным обозначением данной категории: првая цифра определяет способ подвода воздуха для горения
к прибору и способ отвода продуктов сгорания, вторая цифра определяет, идёт ли речь о приборе с естественной
тягой, с вентилятором для вытяжки продуктов сгорания (за горелкой) или вентилятором для нагнетания воздуха
(перед горелкой).

РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ ДЫМОХОДОВ

СПОСОБ УСТАНОВКИ КОТЛА И МОНТАЖА КОАКСИАЛЬНОГО ДЫМОХОДА

ВАРИАНТЫ ПРОКЛАДКИ
КОАКСИАЛЬНЫХ ДЫМОХОДОВ

Исполнение C12

Горизонтальная система коаксиального дымохода для прохода
через стену с забором воздуха не из помещения.

Исполнение С32

Вертикальная система коаксиального дымохода с забором
воздуха не из помещения. Для вывода раздельного дымохода
действует то же самое правило, что и в случае прокладки
способом С12.

Исполнение С42

Подключение к общим коаксиальным дымоходам.
Коаксиальные дымоходы от отдельных котлов (отдельные
трассы) можно подсоединять и к общим дымоходам; пропускная
способность дымохода оценивается на основании данных
изготовителя применяемого корпуса дымохода.
Если трассы выводятся в дымоход в двух взаимно
перпендикулярных направлениях, то расстояние между ними
по вертикали должно быть не менее 0,45 м.
Если трассы выводятся в дымоход с его противоположных
сторон, то расстояние между их устьями по вертикали должно
составлять не менее 0,6 м.
В местах вывода трасс в общий коаксиальный дымоход никогда
не устанавливаются концевые элементы (так, как, например,
при выводе в свободное пространство)!
Обе части трассы (как внешняя — для забора воздуха, так
и внутренняя — для отвода продуктов сгорания) должны быть
безопасно выведены в соответствующий канал дымохода,
но не настолько глубоко, чтобы создавать препятствие для
продвижения воздуха или продуктов сгорания.

Исполнение C52

Раздельная система дымоходов (забор воздуха для горения
и отвод отходящих газов выходят на разные стороны здания).

Исполнение С82

Раздельная система дымоходов (отвод отходящих газов
в общий дымоход).

Исполнение В22

Воздух для горения поступает в котел из помещения, в котором
он установлен. Следует обеспечить приток в помещение
достаточного количества воздуха для горения, около 11 м
воздуха на 1 м природного газа.

Горизонтальная система может включать в себя готовый комплект труб, состоящий из соединенных вместе
элементов и предназначенный для прохода через стену здания.
Вертикальная система может включать в себя комплекты труб (трубы с прикреплённым к ним козырьком или
защитной решёткой), которые во время монтажа крепятся на концах возвышающихся над крышей труб.
Для выхода в общие шахты (строительные каналы, дымоходы…) чаще всего предназначены трубы без концевых
элементов.
Трассы дымоходов в зданиях прокладываются в свободных помещениях вдоль стен или в подходящих строительных
каналах (шахтах и т.п.); использовать такие строительные каналы можно лишь в том случае, если они не действуют
по назначению (не используются и не будут использоваться в первоначальных целях).
Если трассы или их части проводятся вне здания, необходимо учесть необходимость их механической и тепловой
защиты.

ДЛИНА ТРАССЫ

Длина трассы выражается и контролируется в эквивалентных метрах (Em) — значения Em отдельных частей
складываются и в сумме не должны превышать допустимое для данного прибора значение Em.
Максимальная для коаксиальных и раздельных дымоходов длина трассы приведена в прилагаемых к прибору
инструкциям.

МОНТАЖ КОАКСИАЛЬНОГО ДЫМОХОДА

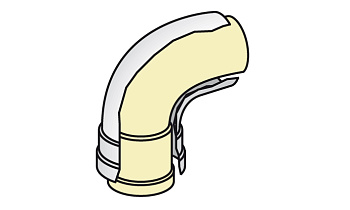

Трасса дымохода составляется из отдельных стандартных элементов. Элементы соединяются с помощью втулок или

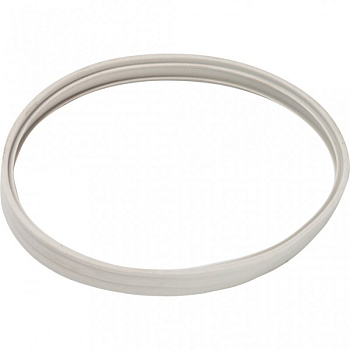

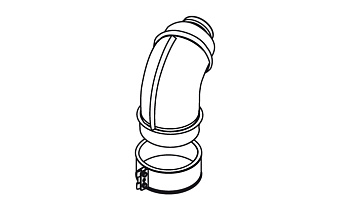

вставляются друг в друга. При соединении элементов используются уплотнения (уплотнительные кольца — круглого
и плоского сечения с уплотнительными кромками) или стягиваемые болтами цилиндрические манжеты и втулки.
Для облегчения монтажа и уменьшения возможности повреждения уплотнения перед сборкой дымохода уплотнения
и манжеты рекомендуется смазать. Для этого можно использовать мыльную воду, вазелин и т.п.
Несмотря на то, что дымоход имеет достаточную самонесущую способность, он должен быть подходящим образом
закреплён вдоль трассы (с помощью кронштейнов, хомутов, подвесов), чтобы на образовавшихся участках
не возникала вибрация или шум. Для крепления, поддержки и повышения жёсткости участков дымохода можно
с выгодой использовать упомянутые стяжные втулки (если детали ими оснащены).
У горизонтальных выходов край стенки внешнего дымохода после последнего (по направлению от котла)
прохождения сквозь стену должен выступать над штукатуркой не менее чем на 20 мм.

ДОПУСТИМЫЕ ИЗМЕНЕНИЯ

Проход сквозь кровлю выполняется с использованием проходного изолятора (если он прилагается к используемой
детали), с помощью профильных элементов кровельного покрытия или обшивается жестью, а возможная
неплотность между поверхностью дымохода и обшивкой дополнительно уплотняется.
При необходимости (при подгонке длины, использовании оставшихся обрезков, небольших изгибах и отклонениях
трассы в соединениях между деталями и т.п.) дымоход дополнительно уплотняется силиконовой замазкой или
клеемассой.
Дополнительное уплотнение коаксиального дымохода проводится по участкам — сначала уплотняется внутренняя
(газоотводящая) часть, а затем внешняя, надеваемая на внутреннюю.

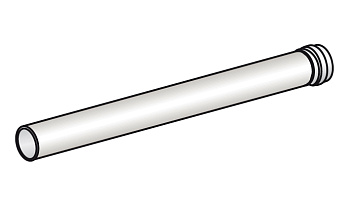

Разрешается укорачивать прямые трубы со стороны, на которой нет горловины. У коаксиального дымохода
внутренняя и внешняя труба всегда укорачиваются на одинаковую длину.

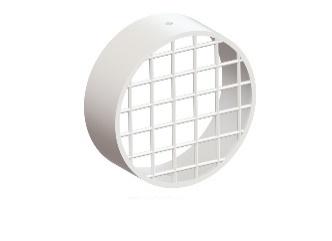

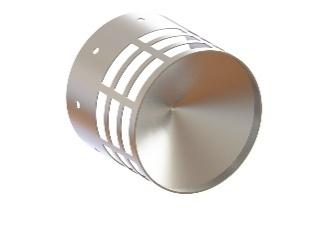

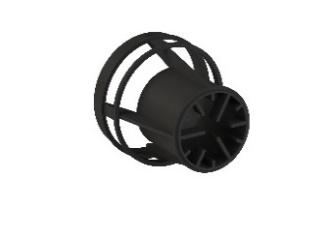

В случае повышенной необходимости защиты от механического повреждения выход можно закрыть сетчатым
наконечником.
Для защиты от неблагоприятного воздействия преобладающих ветров перпендикулярно к фасаду на расстоянии
не менее 40 см от выхода можно установить заслон из жести. Такой заслон создаёт полупространство и не может
использоваться в случае, если выход уже расположен в полупространстве, т.е., например, в углу, под карнизом
или на расстоянии 40 см от земли.

УКЛОН И ОТВОД КОНДЕНСАТА

Горизонтальные трассы (т.е. ось которых располагается в горизонтальной плоскости, за исключением первого
колена для присоединения к прибору) прокладываются с уклоном:

• наружу (по направлению от прибора), если речь идёт о выходе (горизонтальный) во внешнее пространство —
  приблизительно 0,5–1,5%;
• внутрь (по направлению к прибору), если речь идёт о выходе в общий дымоход (ось трубопровода от прибора
  к дымоходу никогда не должна снижаться).

Полностью вертикальные трассы (вверх — без ухода в сторону) и трассы комбинированные (состоящие
из горизонтальных и вертикальных участков) всегда рекомендуется оснащать элементами для сбора и отвода
конденсата.

Вертикальные и комбинированные трассы длиной более 2 метров необходимо оснащать этими элементами. Их
желательно устанавливать как можно ближе к котлу, а остальные участки трассы (прежде всего горизонтальные)
необходимо проводить с уклоном к этим элементам.
Для отвода конденсата необходимо использовать трубы (шланги), лучше небольшого сечения, на которых
с помощью изгиба вниз — вверх — вниз создаётся водяной затвор, или на которые устанавливается классический
сифон. Высота водяного столба в сифоне около 20 мм будет достаточной. Водяной затвор препятствует выходу
продуктов сгорания по шлангу и снижению давления дымовых газов, влияющего на работу маностата котла. Конец
шланга выводится в общий домовый водосток. Кислый конденсат дымовых газов следует подходящим образом
нейтрализовать. Отводы конденсата не входят в комплект дымохода и фирмой PROTHERM не поставляются.

КОНТРОЛЬ МОНТАЖА

Качество уплотнения соединений отдельных стандартных элементов проверяется:

• визуально;
• пенящимися растворами или растворами (на основе химических реактивов), реагирующих на наличие продуктов
  сгорания (CO2, CO) изменением цвета или консистенции;
• анализатором CO2 (CO) с точностью до мин. 0,2% (объёмных);
  У деталей для сбора и отвода конденсата проверяется проходимость трубок (шлангов) для отвода конденсата.
  При необходимости с помощью измерения проверяется температура на поверхности дымохода. Если температура
  какого-либо участка высока, необходимо изолировать сам дымоход или поверхность части здания, а при
  необходимости и горючие предметы в районе дымохода.

ГЕРМЕТИЧНОСТЬ

Дымоход, учитывая рабочий диапазон давления, является газонепроницаемым.

УХОД

Если дымоход смонтирован надлежащим образом, и если он в процессе использования не подвергается воздействию
в результате проводимых в зданиях работ (каменные, малярные работы…), он не требует профессионального ухода.
Рекомендуется содержать трубопровод в чистоте.
